配電柜母排選型與載流量計算實操指南

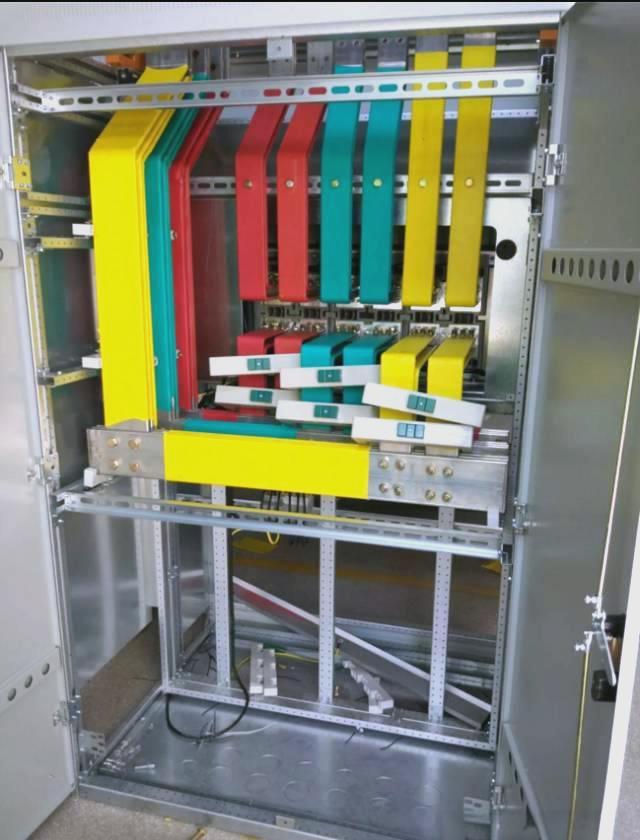

母排（又稱母線排）是配電柜內部的核心導電部件，主要用于連接配電柜進線、出線、斷路器、接觸器等核心電氣元件，承擔著電能傳輸、電流分配的關鍵作用，相當于配電柜的“血管”。母排的選型與載流量計算，是配電柜設計、選型過程中的核心環節，直接決定了配電柜的運行安全性、穩定性和經濟性——若母排選型偏小、載流量不足，會導致母排長期發熱、絕緣老化加速，嚴重時會引發母排燒毀、短路起火等安全事故；若選型偏大、載流量冗余過高，則會增加材料成本、占用柜體內部空間，造成不必要的浪費。
不同于普通導線，母排多采用銅、鋁等導電性能優良的金屬材質，截面形狀分為矩形、槽形、圓形等，其載流量受材質、截面規格、環境溫度、敷設方式、母排間距等多種因素影響，計算與選型需結合現場實際工況，嚴格遵循行業規范，兼顧理論與實操。結合河北配電柜廠家德蘭電氣多年配電柜設計、選型及現場運維經驗，本文重點梳理母排選型的核心要點、載流量計算方法，拆解實操步驟，總結常見誤區，為電氣設計、選型及運維人員提供可直接套用的實操指引。
一、母排選型前期準備（實操前置，缺一不可）
母排選型與載流量計算，不能盲目套用公式或照搬標準，需先做好前期準備工作，明確核心參數和現場工況，才能確保選型精準、計算可靠，避免后期返工。
明確核心電氣參數：首先收集配電柜的核心運行參數，包括額定電壓（常用380V三相、220V單相）、總計算電流（通過配電柜用電負荷計算得出，是母排選型的核心依據）、短路電流（用于校驗?zāi)概诺膭訜岱€(wěn)定性能），以及母排所連接元件的額定電流、接線方式，確保參數精準無誤。
確定現場敷設工況：明確母排在配電柜內的敷設方式（平放、豎放、穿管敷設或裸導體敷設）、母排間距（相鄰兩相母排之間的距離）、柜體內部散熱條件（是否有散熱風扇、通風情況），以及配電柜的安裝環境溫度（室內常規25℃，高溫環境如車間、鍋爐房需按實際溫度核算）。
明確材質選擇需求：結合配電柜的使用場景、預算及導電性能要求，確定母排材質（銅排或鋁排），兩種材質的導電性能、載流量差異較大，需提前明確，避免選型偏差。
查閱相關規范標準：主要參考《低壓配電設計規范》（GB 50054-2011）、《電氣裝置的導體選擇和裝配》（GB/T 16895.1-2018），明確母排選型的最低要求、載流量修正標準、動熱穩定校驗要求，確保選型與計算符合行業規范。
二、母排核心選型要點（實操重點，貼合現場）
母排選型核心圍繞“材質選型、截面形狀選型、規格選型”三大環節，結合前期收集的參數和工況，逐步推進，優先兼顧導電性能、載流量和經濟性，同時滿足動熱穩定要求。
（一）母排材質選型（銅排為主，鋁排為輔）
目前配電柜母排主要采用銅排和鋁排兩種材質，實操中需根據場景靈活選擇，兩者的核心差異的如下，可直接對照選型：
銅排：導電性能優良（導電率約58S/m），載流量大，耐腐蝕、機械強度高，發熱損耗小，長期運行穩定性好，是目前配電柜母排的首選材質。適用于大功率、大電流配電柜（如總配電柜、車間配電柜）、重要消防配電柜、對運行穩定性要求高的場景；缺點是成本較高，重量較重。
鋁排：導電性能次于銅排（導電率約377S/m），載流量約為同規格銅排的70%-80%，成本較低，重量較輕，機械強度和耐腐蝕性不如銅排。適用于小功率、小電流配電柜（如照明配電箱、小型分配柜）、預算有限的場景，且需注意鋁排的氧化防護處理（表面鍍錫、鍍鋅），避免氧化后接觸電阻增大、發熱。
實操提醒：嚴禁銅排與鋁排直接連接（兩種金屬接觸會發生電化學腐蝕，導致接觸電阻增大、發熱燒毀），若需連接，需采用銅鋁過渡接頭，確保連接可靠。
（二）母排截面形狀選型（矩形為主，按需選用）
母排的截面形狀直接影響其載流量、散熱性能和機械強度，實操中以矩形母排為主，槽形、圓形母排僅用于特殊場景，具體選型如下：

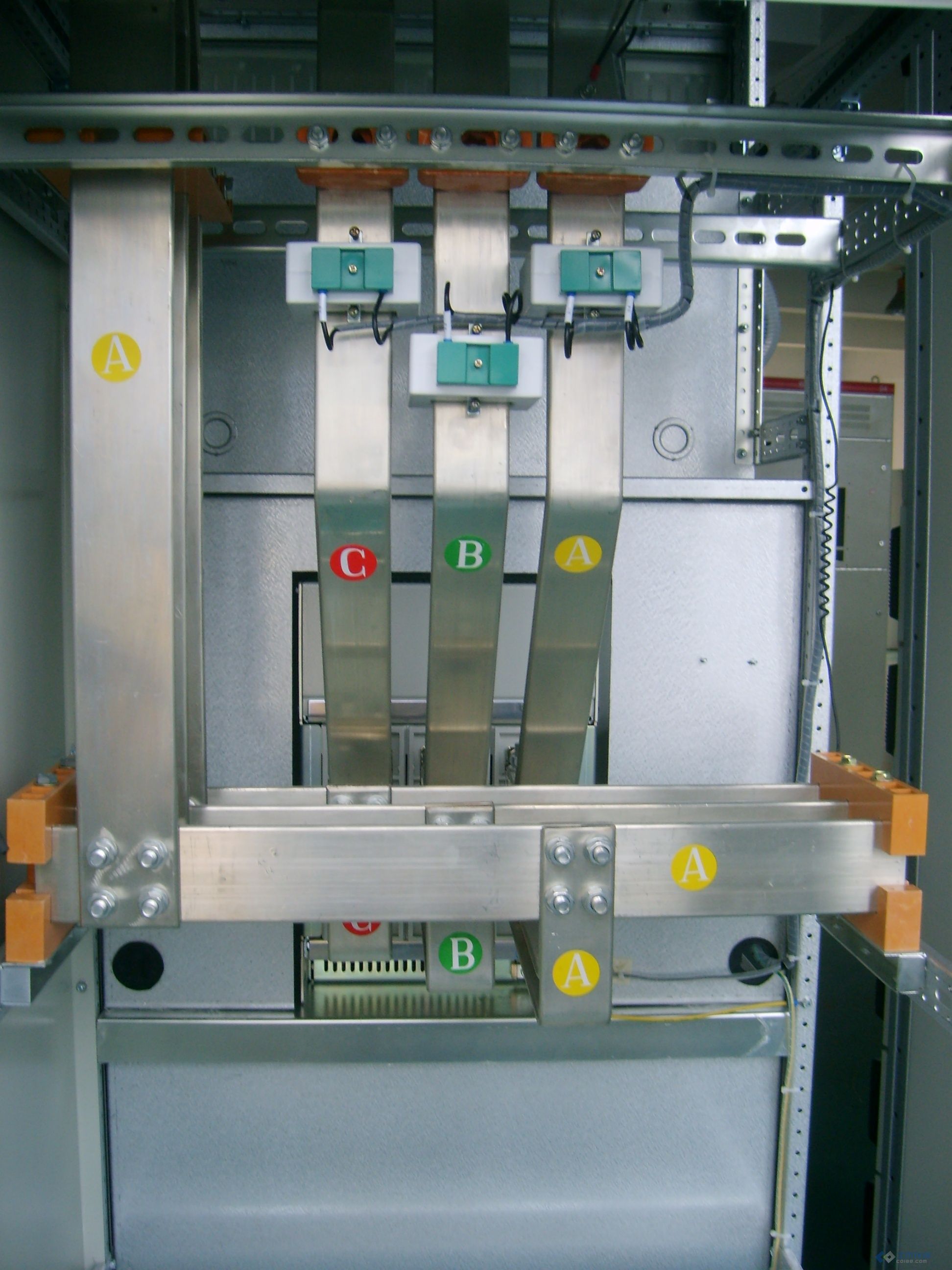

矩形母排：截面為長方形，散熱性能優良（表面積大，熱量易散發），加工便捷（可切割、折彎），便于固定和連接電氣元件，是配電柜內最常用的母排形狀。適用于大多數配電柜場景，尤其是中、小電流配電柜；常用規格為寬度×厚度（如30×3mm、40×4mm、50×5mm），寬度與厚度的比例控制在4:1-10:1之間，避免比例過大導致母排機械強度不足、易彎曲。
槽形母排：截面為槽形，機械強度高，載流量大，散熱性能較好，適用于大電流配電柜（如總配電柜，電流≥1000A）、母排跨度較大的場景，可減少母排彎曲變形；缺點是加工復雜、成本較高，實操中應用較少。
圓形母排：截面為圓形，導電均勻，機械強度高，但散熱性能不如矩形母排，適用于穿管敷設、高頻電路或特殊結構的配電柜，實操中極少用于常規低壓配電柜。
（三）母排規格選型（核心：匹配載流量，滿足動熱穩定）

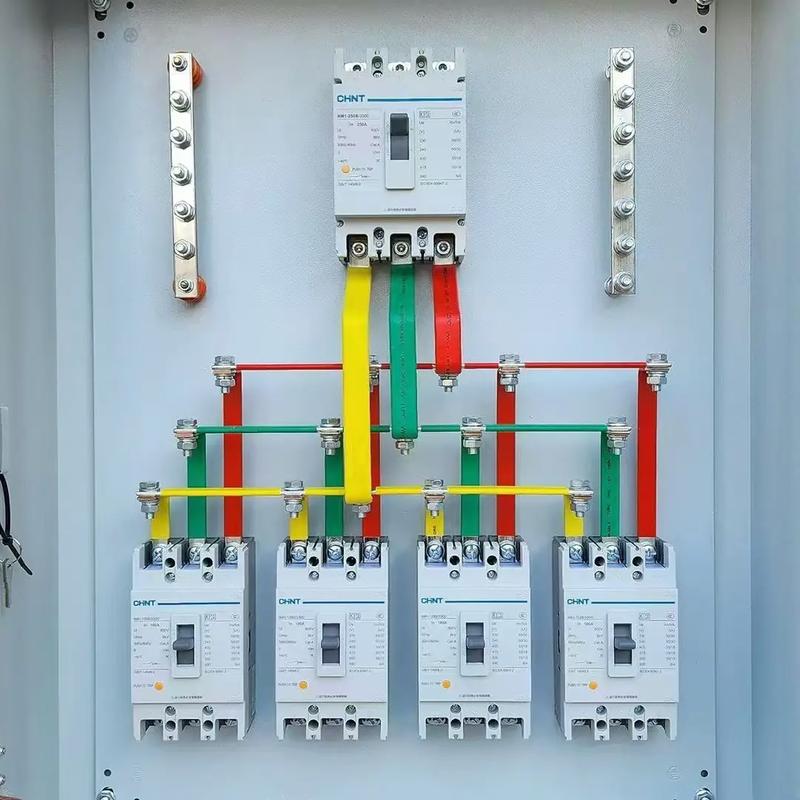

母排規格（截面尺寸）選型，核心是確保母排的載流量≥配電柜的總計算電流，同時滿足動熱穩定要求（抵御短路電流沖擊，避免母排變形、燒毀），實操中可按以下步驟選型：
第一步：根據總計算電流，初步確定母排規格。結合母排材質、截面形狀，參考常規載流量表（實操中常用，后文附常用矩形銅排、鋁排載流量參考），初步選取載流量略大于總計算電流的母排規格，預留10%-15%的載流量冗余，應對后期負荷增加、環境溫度升高導致的載流量下降。
第二步：校驗動熱穩定性能。短路電流發生時，會產生巨大的電動力和熱量，母排需能承受這種沖擊，不發生變形、燒毀。實操中，小型配電柜（電流≤630A）可簡化校驗，直接選用常規規格即可；大型配電柜（電流≥800A）需嚴格校驗，確保母排的動穩定電流、熱穩定電流≥短路電流，若不滿足，需增大母排截面規格或采用多片母排并聯。
第三步：結合柜體空間調整。母排規格確定后，需核對配電柜內部空間，確保母排安裝后，與柜體外殼、相鄰元件、其他相母排的間距符合規范（相間間距≥20mm，與柜體外殼間距≥15mm），若空間不足，可調整母排敷設方式（如豎放改平放）或選用窄而厚的矩形母排，避免間距不足引發短路。
三、母排載流量計算方法（實操首選，簡單可套用）
母排載流量是指母排在長期安全運行條件下，所能承受的最大電流（單位：A），其大小受材質、截面規格、環境溫度、敷設方式等因素影響。實操中，無需采用復雜的理論公式，優先采用“常規載流量參考+修正系數調整”的方法，精準、高效，適合現場快速計算。
（一）核心計算邏輯
實際載流量 = 常規載流量（參考標準值）× 環境溫度修正系數（Kt）× 敷設方式修正系數（Kf）× 母排間距修正系數（Kd）
關鍵說明：常規載流量是指母排在標準工況下（環境溫度25℃、平放敷設、母排間距≥3倍母排寬度）的載流量，可直接參考常用載流量表；修正系數需結合現場實際工況取值，核心修正環境溫度和敷設方式，母排間距修正系數僅在間距較小時（＜3倍母排寬度）考慮。
（二）常用修正系數取值（實操必備，精準可直接套用）
1. 環境溫度修正系數（Kt）
環境溫度越高，母排散熱越差，載流量越低，修正系數小于1；環境溫度低于25℃，載流量可適當提升，修正系數大于1，常用環境溫度修正系數如下：
環境溫度15℃：Kt=1.08
環境溫度20℃：Kt=1.04
環境溫度25℃：Kt=1.0（標準工況）
環境溫度30℃：Kt=0.96
環境溫度35℃：Kt=0.91
環境溫度40℃：Kt=0.82
實操提醒：車間、鍋爐房等高溫環境，需按實際環境溫度取值；室內常規環境，按25℃或30℃取值即可。
2. 敷設方式修正系數（Kf）
不同敷設方式，母排散熱性能不同，修正系數差異較大，實操中常用敷設方式及修正系數如下：
矩形母排平放敷設（母排寬度方向水平）：Kf=1.0（標準敷設方式，散熱最佳）
矩形母排豎放敷設（母排寬度方向垂直）：Kf=1.05（散熱略優于平放，實操中常用）
母排穿管敷設（穿絕緣管）：Kf=0.8-0.85（散熱較差，常規配電柜極少采用）
母排密集敷設（多片母排緊貼敷設）：Kf=0.75-0.8（散熱差，僅在大電流場景采用多片并聯時考慮）
3. 母排間距修正系數（Kd）
母排間距越大，散熱越好，載流量越高；間距越小，散熱越差，載流量越低，常用間距修正系數如下：
母排間距≥3倍母排寬度：Kd=1.0（無需修正）
母排間距=2倍母排寬度：Kd=0.95
母排間距=1倍母排寬度：Kd=0.9
母排間距＜1倍母排寬度：Kd=0.85（不推薦，易引發相間短路）
（三）常用矩形母排常規載流量參考（實操必備，直接套用）
結合現場實操，整理常用矩形銅排、鋁排（標準工況：25℃、平放、間距≥3倍寬度）的常規載流量，無需查閱復雜手冊，直接參考選型：
1. 矩形銅排（材質：T2紫銅，表面鍍錫）
30×3mm：常規載流量280-300A
40×4mm：常規載流量420-450A
50×5mm：常規載流量580-620A
63×6mm：常規載流量750-800A
80×8mm：常規載流量1050-1100A
100×10mm：常規載流量1400-1450A
2. 矩形鋁排（材質：L3鋁，表面鍍鋅）
30×3mm：常規載流量200-210A
40×4mm：常規載流量300-320A
50×5mm：常規載流量410-430A
63×6mm：常規載流量530-560A
80×8mm：常規載流量750-780A
100×10mm：常規載流量1000-1050A
（四）實操計算案例（一看就會，直接套用）
案例：某車間配電柜，額定電壓380V三相，總計算電流550A，安裝環境溫度35℃，母排采用銅排、豎放敷設，母排間距40mm，選取母排規格并計算實際載流量，驗證是否滿足要求。
第一步：初步選取母排規格。總計算電流550A，參考銅排常規載流量表，初步選取50×5mm銅排（常規載流量580-620A），略大于計算電流，預留冗余。
第二步：確定修正系數。環境溫度35℃，Kt=0.91；豎放敷設，Kf=1.05；50×5mm銅排，寬度50mm，母排間距40mm，間距＜3倍寬度（3×50=150mm），間距=0.8倍寬度，Kd=0.85。
第三步：計算實際載流量。選取常規載流量中間值600A，實際載流量=600×0.91×1.05×0.85≈498A。
第四步：驗證與調整。實際載流量498A＜總計算電流550A，不滿足要求，需增大母排規格；更換為63×6mm銅排（常規載流量780A），重新計算：實際載流量=780×0.91×1.05×0.85≈657A，657A＞550A，滿足要求。
第五步：校驗動熱穩定。該配電柜總計算電流550A，短路電流預估≤15kA，63×6mm銅排動熱穩定電流滿足要求，無需進一步調整，最終確定母排規格為63×6mm銅排。
四、影響母排載流量的關鍵因素（實操痛點，重點關注）
實操中，很多選型人員僅參考常規載流量，忽視現場實際因素，導致母排載流量不足、發熱故障，以下是影響載流量的關鍵因素，需重點關注：
環境溫度：這是最易忽視的因素，高溫環境（如車間、鍋爐房）會顯著降低母排載流量，若不修正，極易導致母排發熱；實操中需實測環境溫度，合理選取修正系數。
母排間距：部分配電柜為節省空間，縮小母排間距，導致散熱變差、載流量下降，同時增加相間短路風險；實操中母排間距需≥20mm，優先保證≥3倍母排寬度。
母排連接質量：母排連接處（接頭）若壓接不牢固、接觸電阻增大，會導致局部發熱，進而影響整體載流量，嚴重時會燒毀接頭；實操中需確保母排接頭壓接牢固，表面清潔，銅排接頭可鍍錫處理，鋁排接頭需采用銅鋁過渡接頭。
柜體散熱：配電柜內部散熱不良（如無散熱風扇、通風不暢、元件密集），會導致柜體內溫度升高，間接降低母排載流量；大功率配電柜需設置散熱風扇，確保柜體內溫度控制在40℃以內。
母排表面處理：母排表面氧化、銹蝕會增加接觸電阻，降低導電性能和載流量；實操中銅排優先采用鍍錫處理，鋁排采用鍍鋅處理，安裝前清理表面氧化層、油污。
五、常見選型與計算誤區（真人實操總結，規避返工）
結合河北配電柜廠家德蘭電氣現場選型經驗，梳理常見誤區，多數故障均因這些誤區導致，實操中需重點規避：
誤區一：僅按總計算電流選型，不考慮修正系數，導致實際載流量不足。比如高溫環境下，仍按25℃標準載流量選型，母排長期發熱。 規避方法：必須結合現場環境溫度、敷設方式，計算實際載流量，確保實際載流量≥總計算電流。
誤區二：銅排與鋁排混用，且未采用過渡接頭，導致接頭腐蝕、發熱。 規避方法：同一配電柜內，優先采用同一種材質母排，若需混用，必須使用銅鋁過渡接頭，確保連接可靠。
誤區三：母排規格越大越好，盲目增大母排截面，造成成本浪費和空間占用。 規避方法：按實際載流量選型，預留10%-15%冗余即可，無需過度增大規格，兼顧經濟性和空間利用率。
誤區四：忽視母排動熱穩定校驗，大型配電柜母排規格偏小，短路時易變形、燒毀。 規避方法：電流≥800A的配電柜，必須校驗?zāi)概艅訜岱€(wěn)定性能，確保能承受短路電流沖擊。
誤區五：母排敷設方式隨意，豎放改平放后不調整載流量計算，導致載流量偏差。 規避方法：敷設方式改變后，需重新選取對應的修正系數，調整實際載流量計算，確保滿足要求。
母排選型與載流量計算，核心是“精準核算、貼合現場、合規可靠”，實操中無需追求復雜的理論公式，重點把握“前期準備→材質選型→截面選型→載流量計算→修正校驗”五大步驟，關鍵在于結合現場環境溫度、敷設方式、母排間距等實際工況，合理選取修正系數，精準計算實際載流量，同時規避常見誤區。
核心要點可總結為三點：一是材質優先選銅排，鋁排僅用于小電流、預算有限場景；二是截面選型以實際載流量為核心，預留合理冗余，兼顧動熱穩定；三是載流量計算需結合現場工況，做好修正系數調整，不生搬硬套標準值。
實際實操中，不同場景的配電柜（如總配電柜、照明配電箱、消防配電柜），母排選型要求略有差異，需結合工程實際情況靈活調整，必要時可參考河北配電柜廠家德蘭電氣同類工程案例或?qū)I(yè)技術指導，河北配電柜廠家德蘭電氣也提醒廣大選型人員，母排選型的精準度直接影響配電柜運行安全，如需技術幫扶可聯系廠家專業團隊，確保母排選型精準、運行可靠，為配電柜的長期安全穩定運行提供保障。同時，母排安裝完成后，需實測母排運行溫度，若溫度超過70℃，需及時排查原因（如載流量不足、接頭松動、散熱不良），避免引發安全事故。
