低壓配電柜銅排計算指南

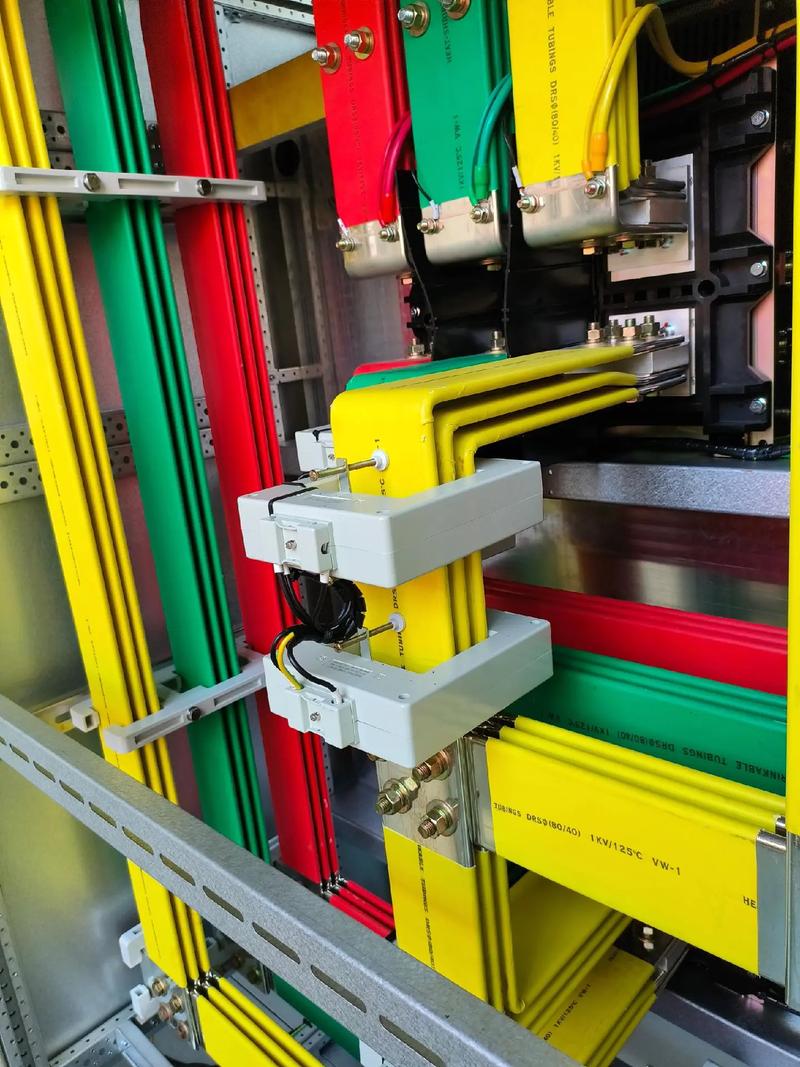

低壓配電柜銅排（又稱母排）作為柜體內部的核心導電部件，其計算結果直接影響供電系統的安全性、可靠性與經濟性。銅排計算核心圍繞“載流量匹配、動熱穩定校驗、規格選型、用量核算”四大核心環節，需結合相關標準與實際工況綜合分析。河北配電柜生產廠家德蘭電氣將詳細拆解各計算步驟、核心公式及注意事項。
一、計算基礎依據與核心參數
1.1 核心參考標準
德國標準DIN43671-1975：提供矩形銅排在標準工況（環境溫度35℃、運行溫度65℃）下的載流量基準值，是行業內常用的載流量參考標準，可通過系數換算適配不同工況。
低壓柜設計制造標準GB/T7251.1-2013：規定柜體溫升試驗的基準條件——柜外平均環境溫度35℃，柜內環境溫度按55℃考慮（柜內比柜外高20℃），銅排最高允許運行溫度105℃。
《工業與民用配電設計手冊》第四版：提供特定工況（環境溫度25℃、運行溫度70℃）的銅排載流量表，需經系數換算后才能用于低壓柜實際選型。
1.2 關鍵基礎參數
環境溫度（t?）：低壓柜內常規按55℃計算，特殊環境（如高溫車間、戶外）需根據實際情況調整。
銅排允許運行溫度（t?）：低壓柜內裸銅排常規取105℃，涂漆銅排可參考DIN43671標準取值。
材質系數（a）：銅材質熱穩定計算系數為13（鋁材質為8.5）。
短路相關參數：額定短時耐受電流（I?）、額定短路持續時間（t?，常規取4s，部分開關設備為2s或3s）。
銅排表面狀態：涂漆銅排發射率0.9，裸銅排發射率0.4，二者載流量差異顯著（涂漆銅排載流量更高）。
二、核心計算環節
2.1 載流量計算（核心前提：滿足長期負荷電流需求）
載流量是指銅排在規定工況下長期連續運行時，溫度不超過允許值的最大通過電流。需先確定基準載流量，再根據實際工況進行系數修正。
2.1.1 基準載流量獲取
優先參考DIN43671-1975標準的基準載流量（環境溫度35℃、運行溫度65℃），部分常見規格裸銅排豎放基準載流量示例如下：
銅排規格（寬×厚，mm） | 基準載流量（A）（DIN43671，豎放） |
|---|---|
60×6 | 920 |
80×8 | 1300 |
100×10 | 1490 |
120×8 | 1580 |
也可參考《工業與民用配電設計手冊》第四版或行業載流量表，需注意工況匹配。
2.1.2 工況修正系數（K?）
當實際環境溫度、允許運行溫度與基準工況不一致時，需通過修正系數K?調整載流量，公式為：
實際載流量（I?）= 基準載流量（I?）× 修正系數（K?）
修正系數K?可通過DIN43671標準曲線查詢，核心規律如下：
當環境溫度升高（高于35℃）或允許運行溫度降低（低于65℃），K?<1，載流量下降；
當環境溫度降低（低于35℃）或允許運行溫度升高（高于65℃），K?>1，載流量提升。
示例：低壓柜內環境溫度55℃、銅排允許運行溫度105℃時，查DIN43671修正曲線得K?=1.3。則100×10裸銅排豎放實際載流量=1490A×1.3=1937A。
2.1.3 擺放方式修正
豎放銅排散熱效果優于平放，載流量更高：同一規格銅排，豎放載流量比平放高約4%~8%（如100×10銅排在25℃環境下，平放載流量2174A，豎放2265A）。計算時需根據實際安裝方式（平放/豎放）選擇對應基準值。
2.2 熱穩定校驗（核心要求：承受短路電流熱效應）
短路時大電流會產生大量熱量，銅排需在規定短路持續時間內不被熔斷，需通過熱穩定校驗確定最小截面積。
2.2.1 核心公式
熱穩定校驗最小截面積公式：
S??? = (I? / a) × √(t? / △θ)
參數說明：
S???：銅排最小截面積（mm2）；
I?：額定短時耐受電流（A），取銅排上級開關的額定短時耐受電流；
a：銅材質系數，取13；
t?：額定短路持續時間，常規取4s，具體按開關參數；
△θ：短路時銅排溫升（K），裸銅排常規取180K，4s短路持續時間取215K。
2.2.2 計算示例
已知系統額定短時耐受電流I?=31.5kA，短路持續時間t?=4s，裸銅排△θ=215K，則：
S??? = (31500 / 13) × √(4 / 215) ≈ 2423 × 0.136 ≈ 330mm2
即銅排截面積需不小于330mm2，對應可選100×10（截面積1000mm2）、80×10（800mm2）等規格（需同時匹配載流量）。
2.3 動穩定校驗（輔助要求：承受短路電磁力）
短路電流會產生強大電磁力，可能導致銅排變形或損壞。動穩定主要通過銅排固定方式（絕緣子間距）、安裝布局（避免寬面相對）保障，銅排截面積本身對動穩定影響較小，通常滿足載流量和熱穩定要求后，動穩定可通過合理安裝實現，無需單獨通過截面積調整。
三、銅排規格選型
規格選型需同時滿足“載流量需求”和“熱穩定最小截面積”，步驟如下：
計算實際負荷電流（I?）：根據配電柜供電回路的額定功率、電壓等級計算（三相回路I?=P/√3U?cosφ）。
初選銅排規格：選擇實際載流量I?≥I?的銅排規格（參考2.1節計算）。
熱穩定校驗：計算初選規格的截面積，需滿足S≥S???（2.2節計算結果）。
確定最終規格：若初選規格同時滿足載流量和熱穩定要求，即可確定；若不滿足，需增大規格重新校驗。
示例：某低壓柜回路負荷電流I?=1600A，系統I?=31.5kA、t?=4s。初選100×10裸銅排（截面積1000mm2），其實際載流量1937A≥1600A，截面積1000mm2≥330mm2（熱穩定最小截面積），故確定選用100×10規格。
四、銅排用量核算

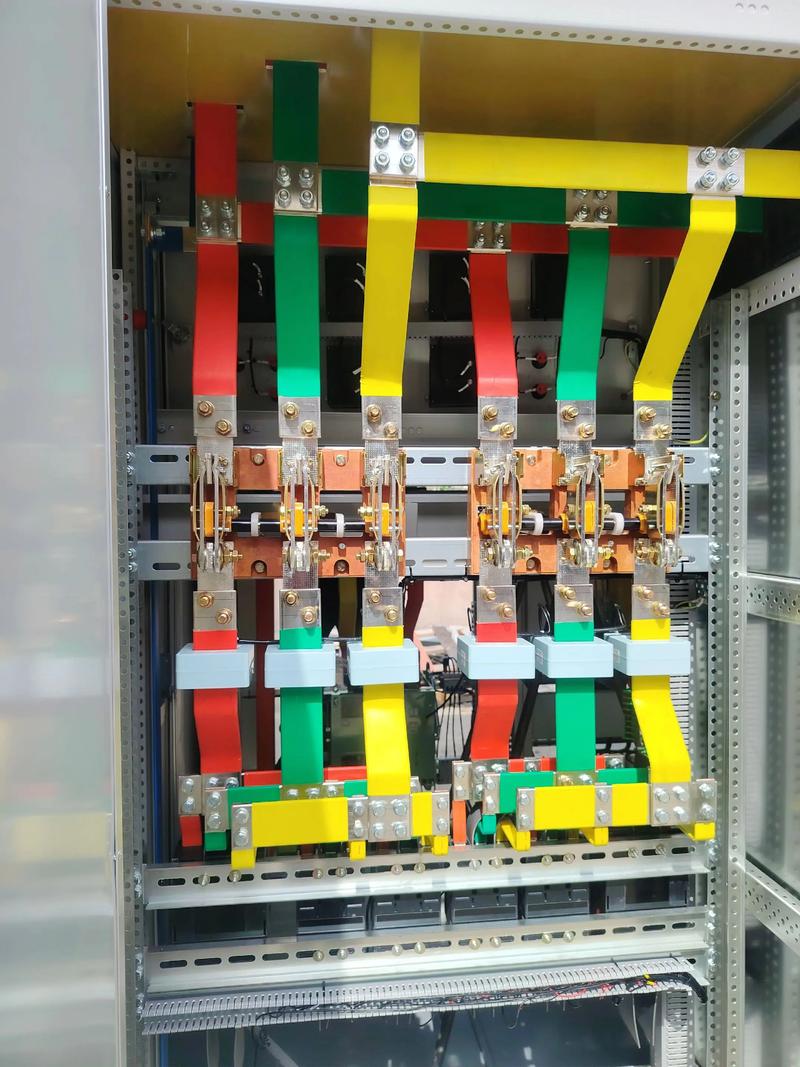

用量核算需按柜體結構（水平母線、垂直母線、分支母線）分類計算，結合安裝余量綜合統計。
4.1 水平母線用量
水平母線沿柜體頂部或中部敷設，長度主要與柜寬、進線方式相關：
上進線：水平母線長度≈柜寬（單柜）；多柜并排時，總長度=柜寬×柜數+搭接余量（每處搭接按50mm計算）。
側進線：需考慮前后兩段水平母線，總長度≈柜寬+0.5×柜寬（預留余量），建議增加1臺柜的主母排量避免短缺。
母排出柜頂：若要求母排出柜頂200mm，實際長度需按400mm計算（含柜內搭接部分）。
4.2 垂直母線用量
垂直母線沿柜體立柱敷設，主要用于抽屜柜、出線柜：
抽屜柜垂直排：滿抽屜時單相長度按2000mm核算；零排長度≈1.8m（含上下固定余量）；北京地區需增設垂直地排，長度與零排一致。
分支垂直排：按實際敷設高度計算，每相增加500mm搭接余量（母線框前置）或400mm（母線框后置），統一按500mm核算。
4.3 特殊柜型用量補充
框架斷路器柜：混裝柜按“1臺框架斷路器柜+1臺抽屜柜”用量核算；帶計量的進線柜，每相增加0.4m；斷路器上方帶刀熔開關，每相增加0.4m。
電容柜：三相橫排長度≈柜寬；常規800mm寬柜每相2m（豎排+橫排）；1000mm寬每相加0.2m，1200mm寬每相加0.4m。
三相五線系統：需增加引下地排，每相按2.3m核算。
五、關鍵注意事項
標準適配性：嚴禁直接使用《工業與民用配電設計手冊》第四版載流量表用于低壓柜選型，需按GB/T7251.1標準修正工況參數。
環境修正：高溫、高海拔環境需進一步降低載流量（高海拔每升高1000m，載流量下降3%~5%）。
PE排規格：無特殊要求時，PE排截面積按主母排規格選取（主母排≤16mm2時，PE排=主母排；16<主母排≤35mm2時，PE排=16mm2；主母排>35mm2時，PE排=主母排/2）。
搭接余量：所有母線計算需預留搭接長度（常規50~100mm/處），避免現場安裝短缺。
表面處理：低壓柜內多采用裸銅排，若需涂漆需按涂漆銅排載流量計算，避免載流量不足。
低壓配電柜銅排計算的核心邏輯是“先滿足長期負荷的載流量，再保障短路工況的熱穩定”，規格選型需雙重校驗，用量核算需結合柜體結構與安裝細節。實際計算中需嚴格匹配工況參數，參考權威標準，避免因參數偏差導致安全隱患。若需精準計算，建議結合具體項目的負荷數據、系統短路參數及柜體設計圖紙進一步細化。
